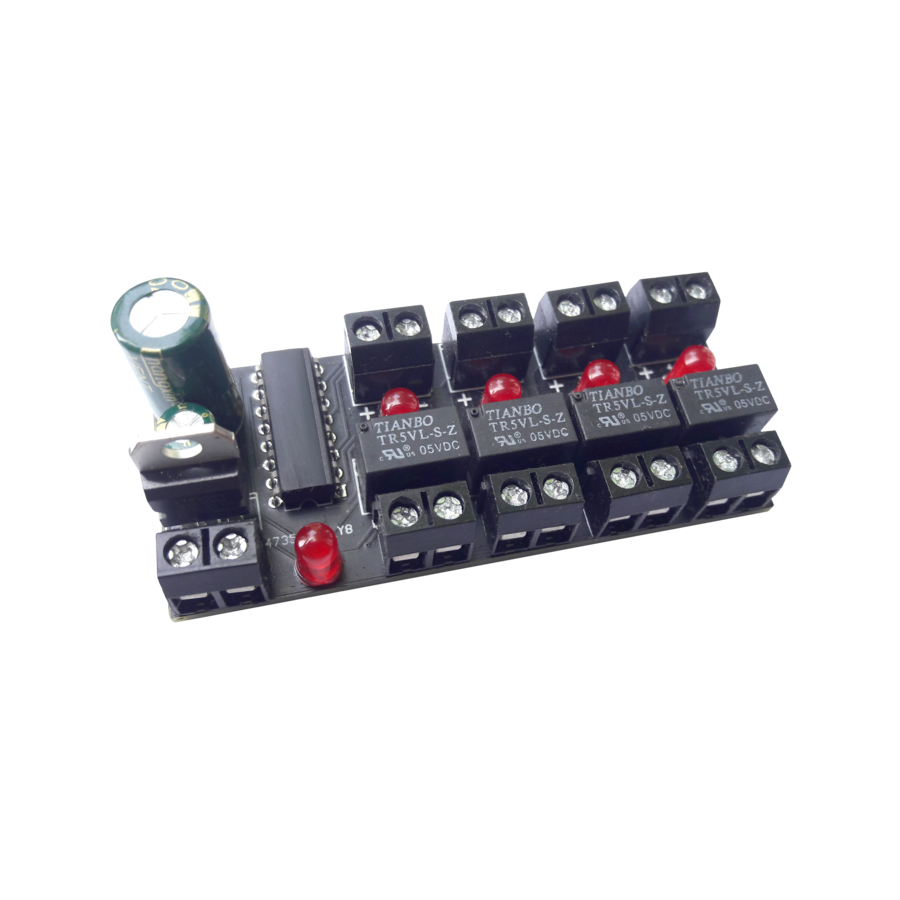

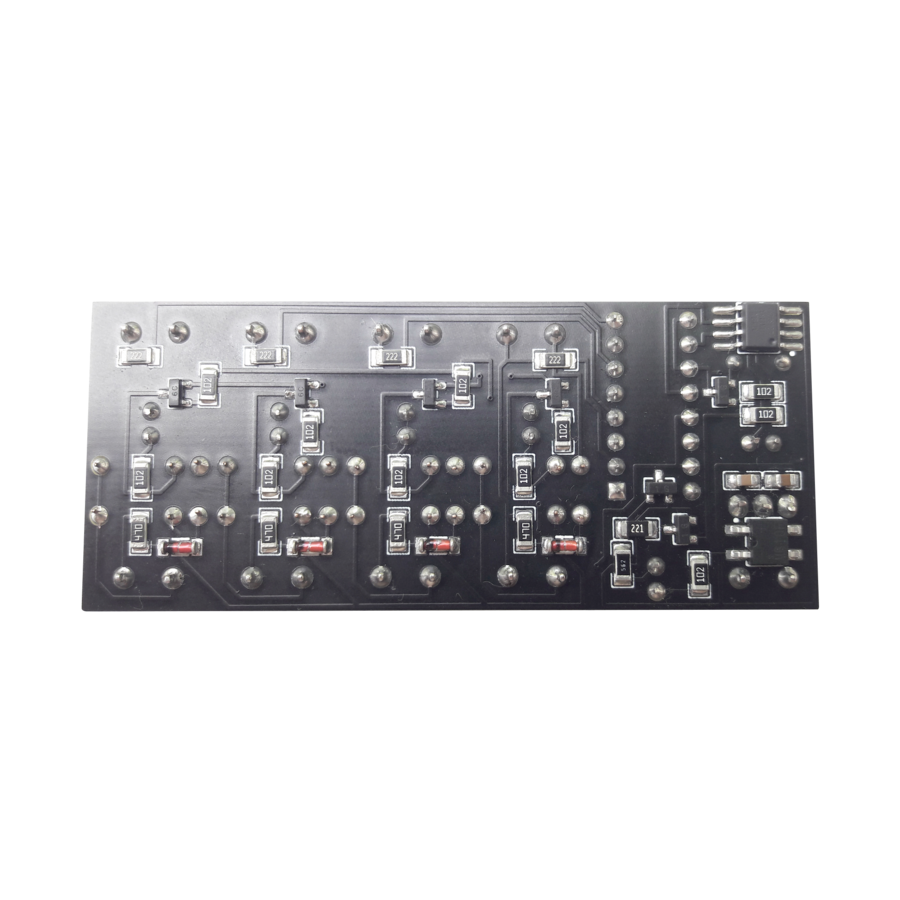

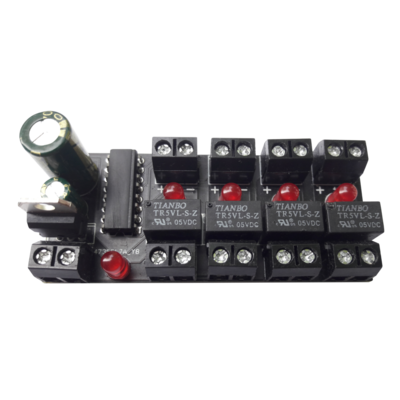

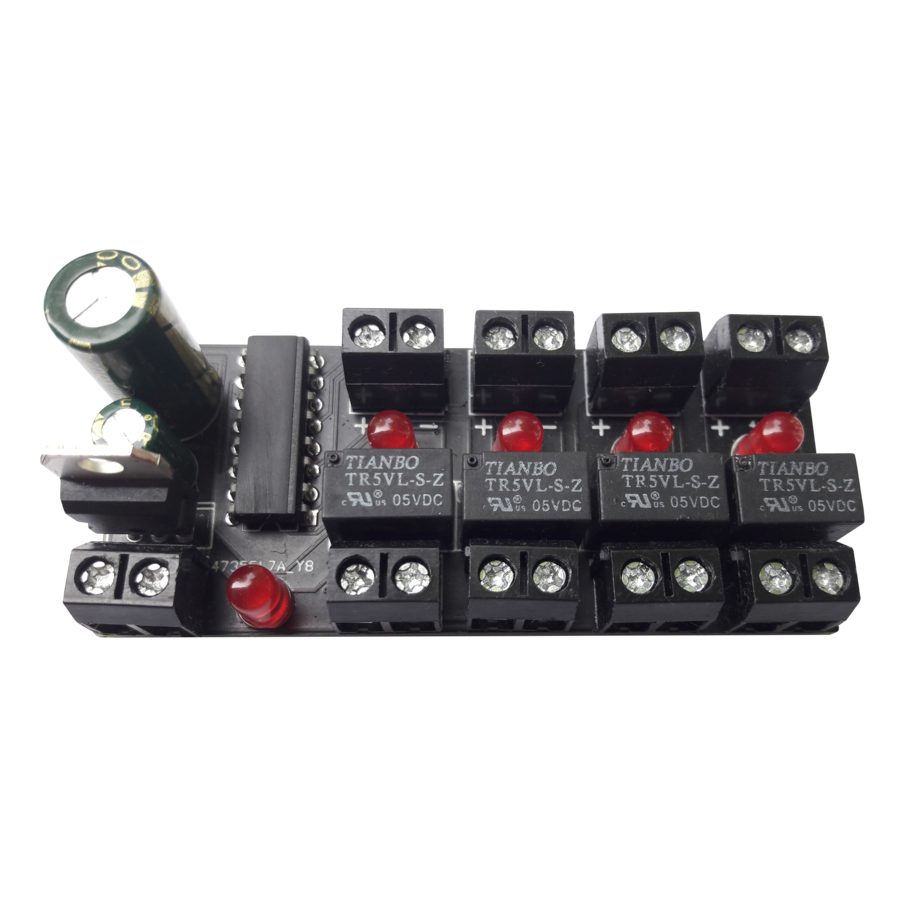

Этажный коммутатор BJ FCOM

Подключения до четырех трубок на одно устройство.

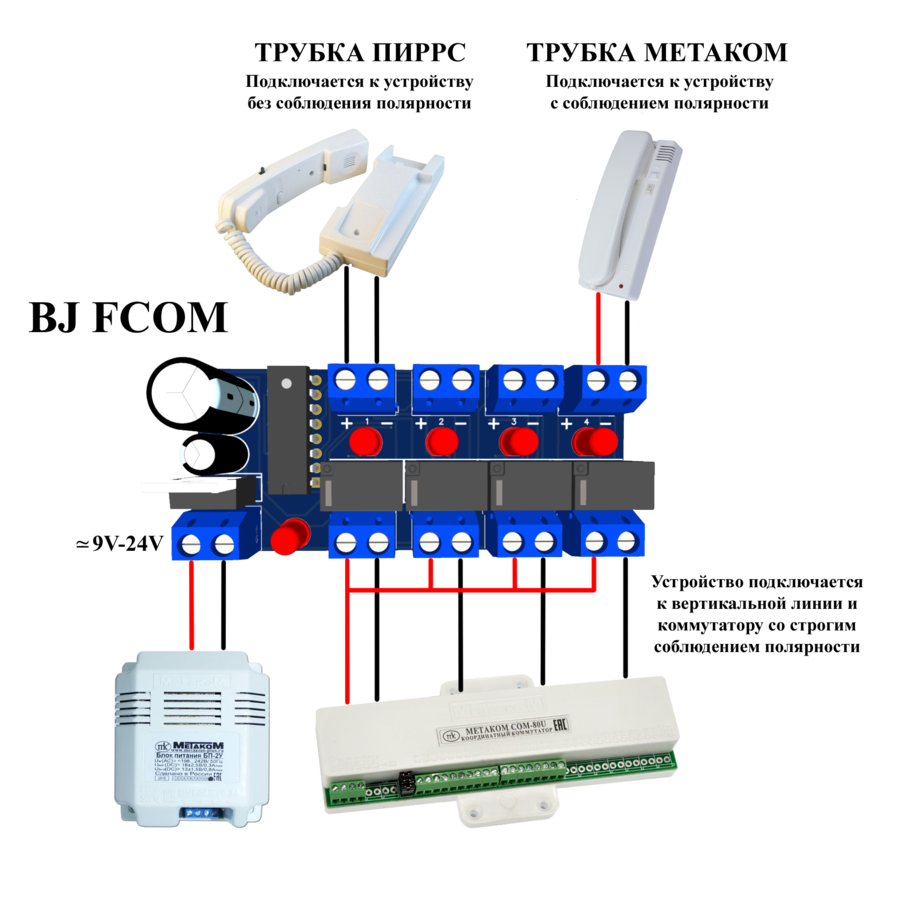

К верхним разъемам подключаются трубки, к нижним разъемам подключается вертикальная линия и коммутатор.

Трубки Пиррс не имеют полярности и подключаются напрямую к устройству БЕЗ ДОПОЛНИТЕЛЬНОГО ДИОДА.

Трубки Метаком, цифрал и др. подключаются тоже напрямую с соблюдением полярности. Так же без дополнительных диодов.

Устройство устанавливается на каждом этаже в слаботочной нише. Рекомендуется использовать распределительные коробки размером не менее 80*80*40.

При подлючении трубок Метаком, цифрал и им подобным, даже при неправильном подключении полярности или вовсе короткого замыкания, не вызывает сбой в работе домофонной системы, именуемый в простонародии "Перезвон". Неправильно подключенная трубка просто не будет работать.

Питается устройство от переменного или постоянного напряжения в диапазоне от 9 до 24 вольт. Напряжение можно подавать по существующей вертикальной линии (при условии наличия хоть одной свободной пары), либо протянув в слаботочной нише отдельный провод питания (например ШВВП-2*0,75).
